OHÝBÁNÍ TRUBEK PROVÁDÍME NA DVOU TRNOVÝCH OHÝBAČKÁCH

CNC PLNĚ ŘÍZENÁ TRNOVÁ OHÝBAČKA BLM

PRO OPAKOVANOU SÉRIOVOU VÝROBU. OHÝBAČKA SI HRAVĚ PORADÍ I S TISÍCOVÝMI SÉRIEMI ZA VELMI KRÁTKOU DOBU REALIZACE.

NC TRNOVÝ OHÝBACÍ STROJ TRANFLUID

S DIGITÁLNÍM ODMĚŘOVÁNÍM TŘÍ OS PRO PŘESNÉ OHÁBÁNÍ TRUBEK A PROFILŮ. DÍKY SVÉ ROBUSTNOSTI ZVLÁDNE TRUBKY O PRŮMĚRU 80mm A TLOUŠŤCE STĚNY 8mm RÁDIUS OHYBU OD 1,5D

poptejte nás, kalkulaci zpracujeme v co možná nejkratším termínu

Mohlo by vás zajímat

jak spočítat rozvin trubek?

Jednoduchá aplikace na výpočet rozvinu ohýbané trubky

METAL BENDING CALCULATOR

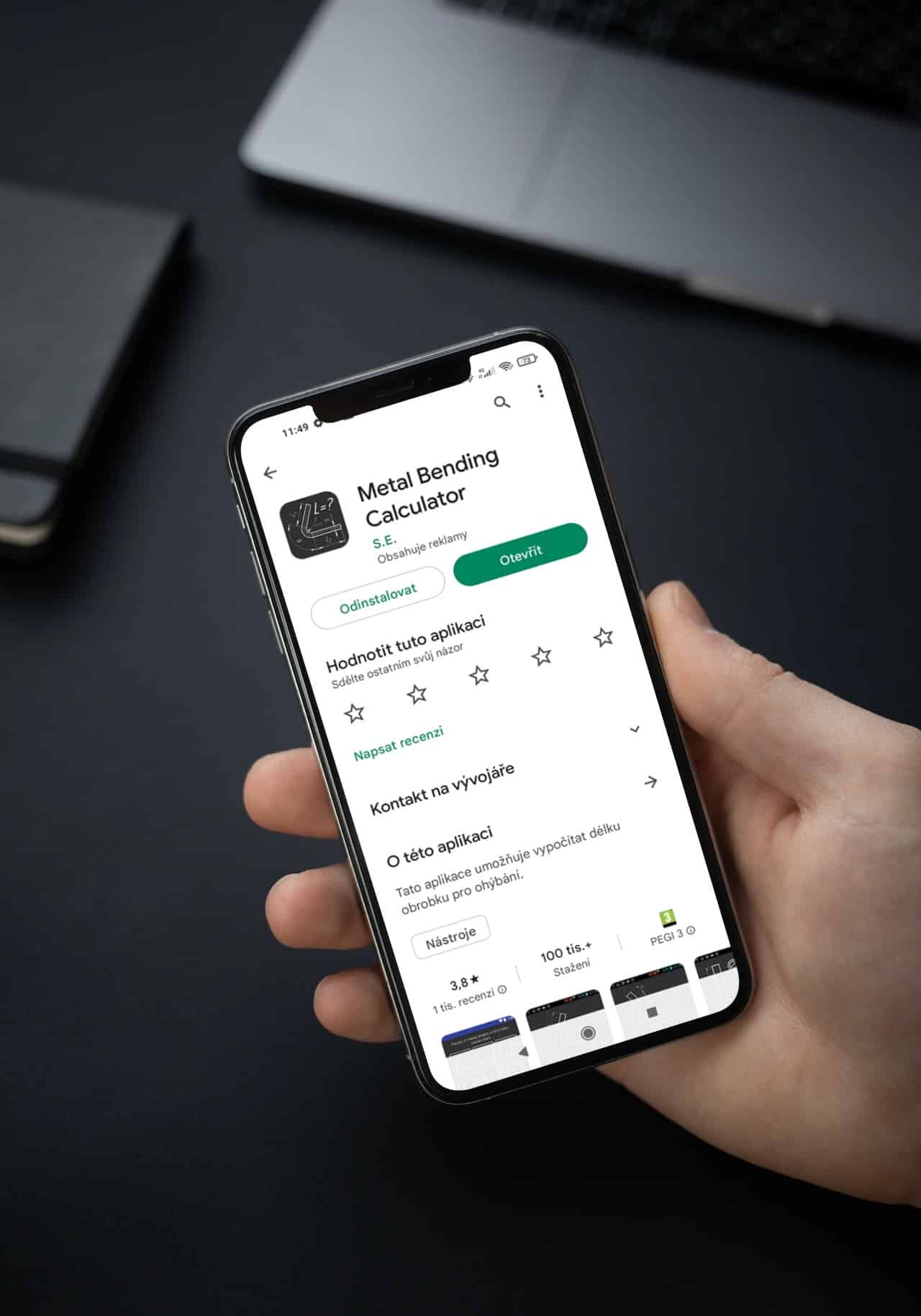

je zdarma ke stažení na Obchod Play pro Android

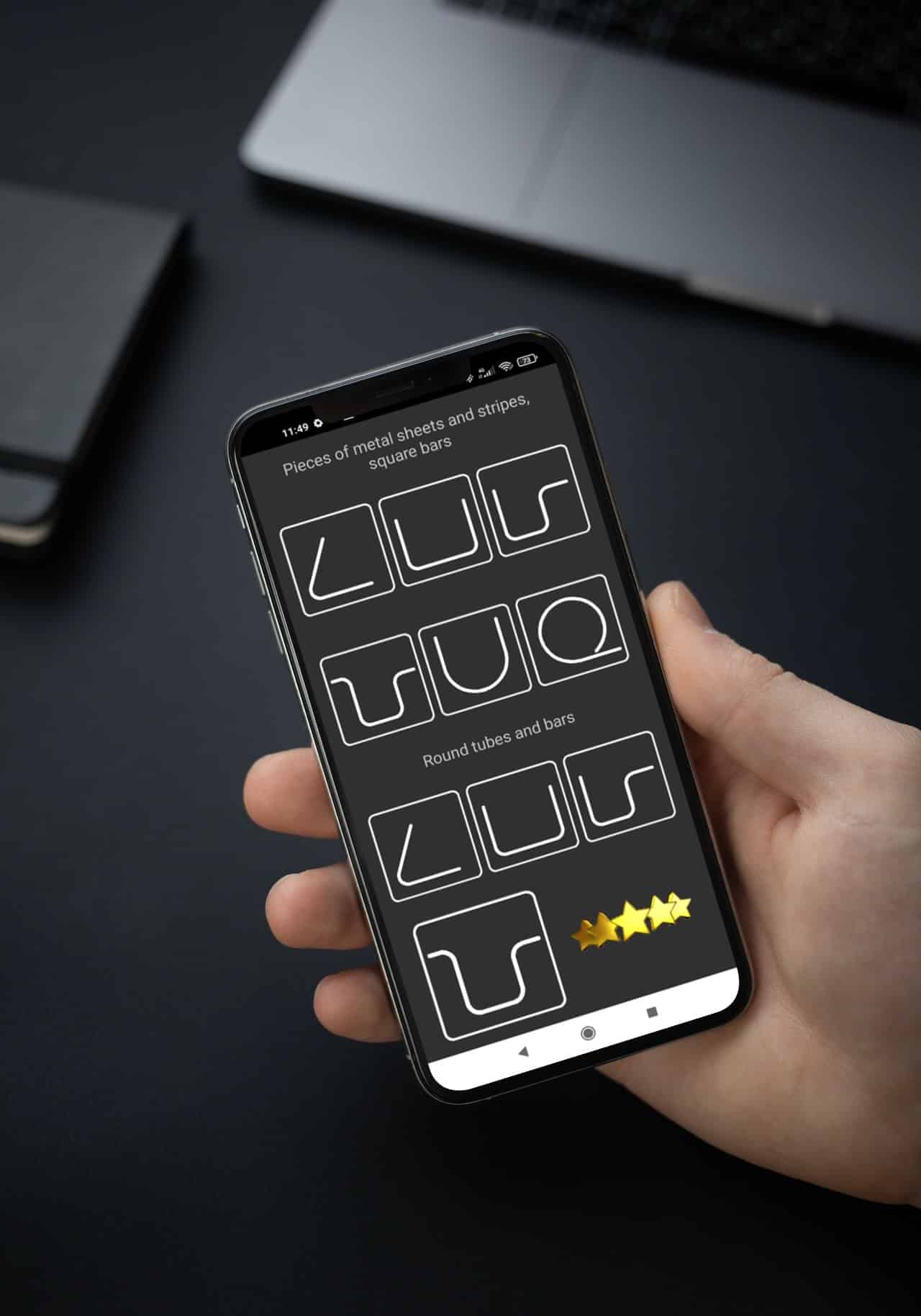

Aplikaci nainstalujete do svého smartphonu a máte k dispozici jednoduchý, ale velice praktický nástroj pro běžné výpočty rozvinů ohýbaných trubek

Na výběr je výpočet s rádiusem ohybu do středu trubky, či k jejímu okraji

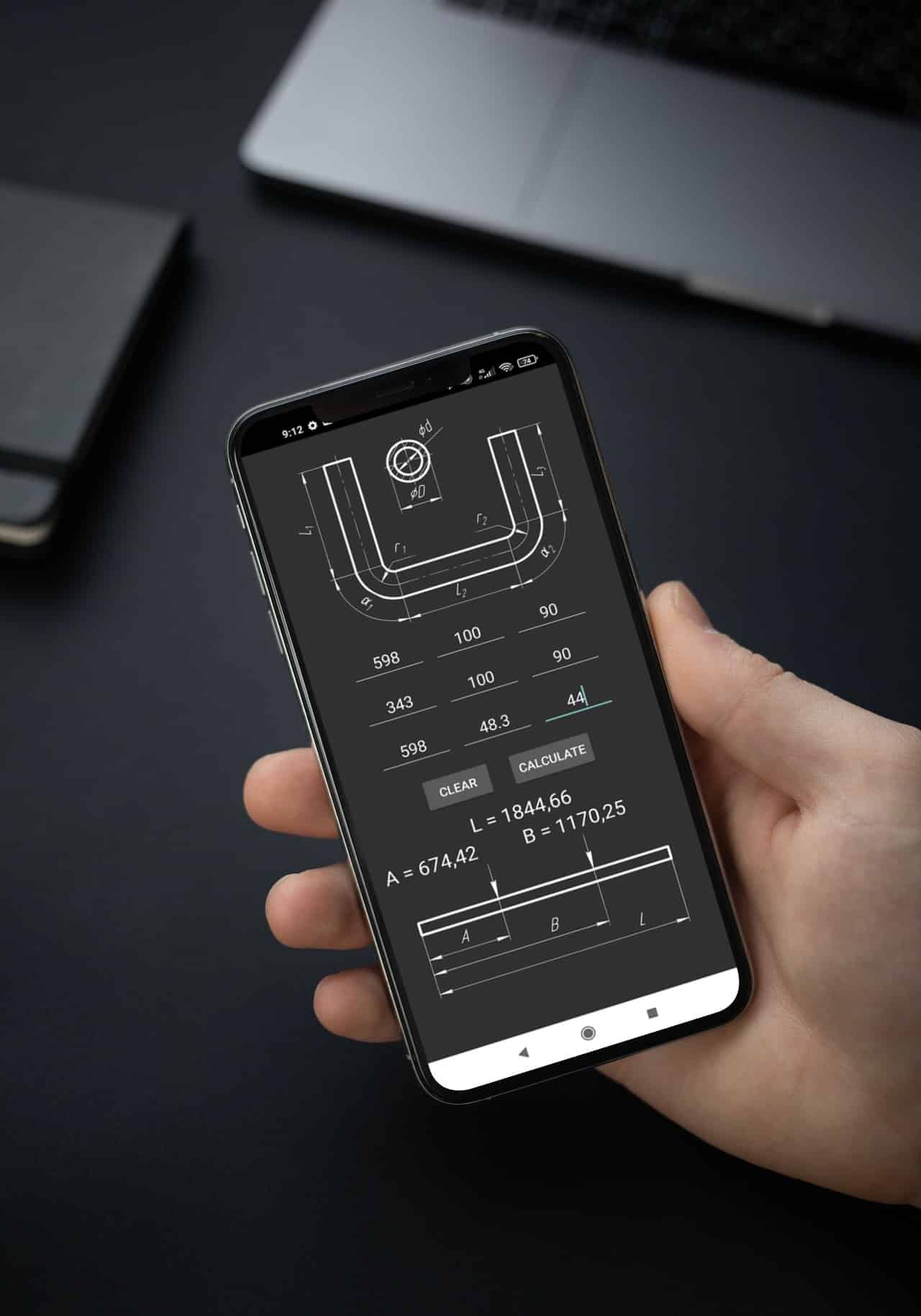

Po zadání výkresových kót aplikace vypočítá celkovou délku trubky a dokonce posuvy k následujícímu ohybu

Pamatujte však, že žádný výpočet není stoprocentní, až zkušební ohyb ukáže skutečné hodnoty.

Ohyb je závislý na materiálu, jeho odpružení. V praxi se na rolně s rádiusem R60 klidně po odpružení dostaneme na R63, což je pak samozřejmě celkový výpočet v jiných hodnotách, nemluvě o tažnosti materiálu, jinak se chová natažení ohýbané chrom molybdenové trubky a jinak obyčejné konstrukční oceli, nebo hliníku.

základním faktorem bezchybných ohybů jsou

kvalitní nástroje

na ohýbání trubek

Ohýbání trubek je velice specifická záležitost, abyste dosáhli profesionálních ohybů bez sploštění v ohybu je nezbytné mít k dispozici ohýbačku s trnem a kvalitní ohýbací nástroje

kuličkový trn

Ohýbací trn se vyrábí z bronzi a pro nejlepší ohyby je opatřen kulovými segmenty, tento kuličkový trn vyplňuje trubku a drží stěnu před bortěním, až za osou ohybu.

Zjednodušeně supluje prastarou metodu pěchování trubek pískem. Což se dá realizovat v kutilských podmínkách, ovšem nikoli v sériové výrobě.

vyhlazovač

Dalším nezbytným nástrojem ohýbačky trubek je vyhlazovač, jakoby jazýčkového profilu, ten se vyrábí též z mosazi a je na výrobu poměrně náročný, tento vyhlazovač trubek se postará se o vyhlazení nashromážděného materiálu ve vnitřní části ohybu. Bez takového vyhlazovače se velmi často tvoří zvrásnění trubky a to hlavně v malých poloměrech ohybu pod 1,5 D.

Přítlačný segment drží trubku a navíjí ji na ohýbací rolnu, aby se trubka neprosmekla při tváření. Délka tohoto upínacího segmentu je běžně trojnásobek průměru trubky, ovšem u složitějších tvarových ohybů je nutné v návaznosti na druhý ohyb toto zmenšovat, pak se na nástroji dělá drážkování, ovšem velmi často je to pak patrné na otlacích trubky.

Nástroje na ohýbání trubek a profilů se vyrábějí jako sady na každý průměr a poloměr ohybu a na jiný účel jsou nepoužitelné. Proto pořízením ohýbacího stroje tato disciplína teprve začíná, a pokud investujete například dva miliony do ohýbacího stroje, musíte se připravit, že na to abyste byli schopni realizovat zakázky je třeba mít v portfoliu třeba i několik desítek sad nástrojů a velmi brzy zjistíte, že je to investice podobná jako do stroje samotného.

Máte li na ohýbané trubce rozdílné rádiusy jako třeba na ohýbaných židlích kdy je ohyb opěrky pozvolný a u nohou naopak v minimálním rádiusu, jsou buď patrové ohýbačky, kdy jsou ohýbací nástroje nad sebou a dají se měnit poloměry na jedné ohýbané trubce, nebo CNC ohýbačky které nenavíjejí trubku na rolnu, ale tlačí ji do rolny a přítlakem pak volí i proměnlivý rádius ohybu.

Pokud jste dočetli až sem, zdá se že Vás problematika ohýbání zajímá, doporučujeme případně odkaz na výrobce ohýbacích nástrojů Omni-x, na jejich stránkách je podrobně rozepsáno mnoho podstatných informací

Tváření trubek je vždy dobré přenechat specializovaným firmám.
My v Amilu s.r.o. ohýbáme trubky více jak 10 let a za tu dobu jsme vystřídali
několik ohýbacích strojů a pořídili ke dvaceti sadám ohýbacích nástrojů na pokrytí běžných zakázek.
